產品別名 |
LED恒流驅動芯片,寬輸入LED恒流芯片,內置LDO降壓芯片,LED恒流芯片 |
面向地區 |
品牌 |
芯鼎盛 |
|
用途 |
LED恒流驅動 |
封裝 |
SOT23-6 |
功率 |
其它 |
型號 |
SMD |
針腳數 |
6pin |
深圳芯鼎盛TX6115內置LDO開關降壓型寬輸入電壓LED恒流驅動芯片
TX6115 是一款降壓型、高亮度、電流檢測的 LED 恒流驅動控制器。
芯片通過一個外接電阻設定輸出電流，大輸出電流可達 ，電流精度±3%。
外圍只需很少的元件就可實現降壓、恒流驅動功能，并可以通過 DIM 引腳實現輝度控制功能。
系統采用電感電流滯環控制方式，對負載瞬變具有非?？斓捻憫?yīng)，對輸入電壓具有高的抑制比，其電感電流紋波為 20%，且高工作頻率可達 1MHz。
該芯片特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從 5.5V 到 40V。
內置過溫保護電路，當溫度到達過溫保護點時，系統立即進入過溫保護模式，將降低輸入電流以提高系統可靠性。
芯片還內置了一個 LDO，其輸出電壓為 5V， 大可提供 5mA電流輸出。
芯片采用 SOT23-6 封裝 。
寬輸入LED恒流芯片TX6115參數：
輸入電壓：12-36V
輸出電壓：9V
輸出電流：3.5 A
工作頻率：高1MHz
轉換效率：96%
芯片封裝：SOT23-6
LED恒流芯片TX6115應用領域：
消費類電子產品
LED照明
LED 背光
便攜式照明

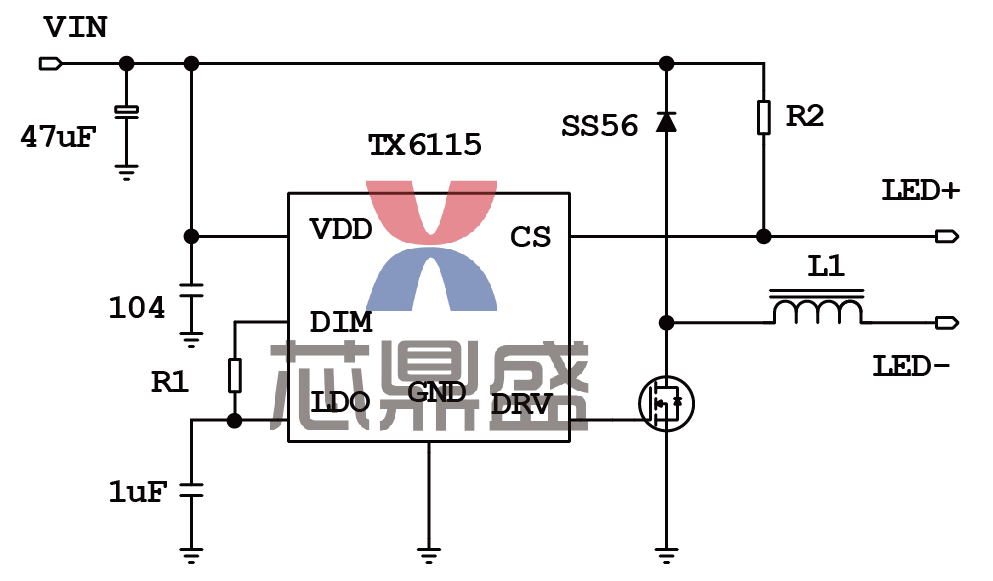

TX6115 DEMO板 應用原理圖
TX6115 DEMO板 PCB圖
TX6115 輸出電流計算器
