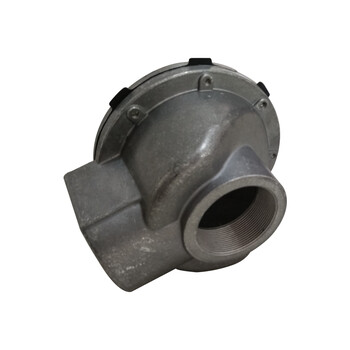

脈沖閥分為直角式脈沖閥和淹沒式脈沖閥 如右圖所示：其結構和直角脈沖閥基本一致，只是沒有進氣口，直接以氣包作為它的下氣室，其原理也是一樣。
淹沒式脈沖閥尺寸表 (mm) 型號 D D1 D2 D3 H H1 H2 H3 DMF-40 40 120 160 180 24 53 190 81 8-Φ9 DMF-50 60 120 160 180 24 53 190 81 8-Φ9 DMF-70 75 147 185 206 25 57 201 192 8-Φ11 DMF-80 89 147 185 206 25 60 204 195 8-Φ11 DMF-100 106 174 218 240 27 56 　214 8-Φ11。
通過導線將電磁閥體內線圈輸入脈沖信號，脈沖閥受脈沖噴吹控制儀輸出信號的控制，依靠閥的前后兩個氣室的壓力變化，使橡膠膜片曲撓變形實現脈沖閥的開啟和關閉。橡膠膜片的直徑?jīng)Q定橡膠膜片的行程大小及開啟和關閉的速度，膜片直徑越大其行程也大，噴吹性能也越好。
脈沖閥工作原理：
通過導線將電磁閥體內線圈輸入正向脈沖信號，線圈產生的工作磁通，使動芯吸合，打開閥門。當停止正向脈沖信號輸入時，動芯釋放，動芯在彈簧力的作用下回復到初始狀態，關閉閥門另外有自保持型的，停止輸入正向脈沖或斷電后也能保持，需要輸入負向脈沖信號才能復位；脈沖電磁閥的工作原理，是利用電器的脈沖轉化為機械的脈動，使得脈動氣體的強大能力變成動量，在短時間內釋放產生沖力，用plc控制其脈沖的間隔應根據額定氣體壓力恢復時間l來確定。
直角式脈沖閥和淹沒式脈沖閥有什么區別？
本質上沒有區別，只是連接方式不同，電磁脈沖閥專為除塵設計，具有高流量，命和快速開/關的特點，從而可靠，經濟的工作。從安裝形式上可分為直角式和淹沒式兩種：直角式脈沖閥適用于壓力較高的環境中（0.4-0.6Mpa）; 淹沒式脈沖閥適用于壓力中等的環境中（0.2-0.4Mpa）。
